Автоматическая лазерная маркировка насосно-компрессорных труб (НКТ)

Лазерная маркировка — надежный способ сохранить информацию о производстве и изделии: номере партии, дате и месте изготовления. Помимо стандартных серийных решений, существует возможность автоматизации процессов. В случае с трубами НКТ — это лучший и надежный вариант для маркировки. Подробнее об этом процессе и возможностях рассказываем в этой статье.


Особенности работы с трубами НКТ

Источник: majorpack.com

Требования к параметрам и свойствам труб НКТ высоки. Именно такие трубы позволяют осуществлять прокачку химически активных и агрессивных веществ (нефть, газ, химикаты и тд). Тяжелые условия эксплуатации предъявляют повышенные требования к качеству изготовления самих труб, а также внутреннего защитного полимерного покрытия.

С целью отслеживания заготовки трубы на всех этапах ее производства или подтверждения качества, производители труб НКТ обращают внимание на лазерную маркировку как современный и надежный способ нанесения информации. Однако в случае готового изделия, когда на трубу уже нанесено защитное покрытие, требуется особая маркировка изделия. Защитные функции полимерного покрытия должны быть сохранены, а информация оставаться считываемой.

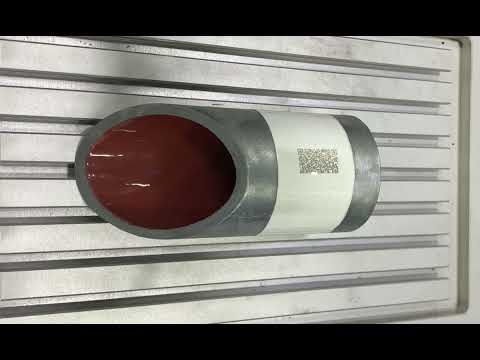

Маркировка труб автоматизированной лазерной системой Pokkels позволяет создавать высокоточные изображения на поверхности с минимальным воздействием на защитное покрытие. Такой эффект достигается благодаря специально подобранным режимам обработки. При общей толщине покрытия в 200-250 микрон, лазерное излучение удаляет около 20 микрон, создавая контрастные износостойкие изображения. Маркируемую информацию невозможно удалить с помощью растворителей или механических воздействий.

Варианты лазерной маркировки

Текст. Подходит для тех случаев, когда информацию должен считывать человек. Однако разработать автоматическое считывание сканером крайне затруднительно.

QR-код. Отличный вариант для автоматизированного считывания. Нетребователен к сохранности изображения. Наносится на изделие через небольшие промежутки. По этой причине могут быть мертвые зоны, когда кода не видно.

Штрихкод. Классический закольцованный штрихкод. Его главное преимущество — возможность считать информацию с любой стороны трубы.

В зависимости типа информации возможны различные конфигурации лазерной системы. В случае текста и qr-кода это могут быть три лазерные головы, которые двигаются относительно статично зафиксированной трубы, синхронно нанося изображение на поверхность. В случае штрихкода возможно использование одной головы, которая выполняет маркировку плавно движущейся заготовки.

Голова и блок управления системы автоматизированной лазерной маркировки

Помимо этого, важна организация производства, где будет внедряться система автоматизированной маркировки. Система может быть встроена как в действующий конвейер, так и в зону, где труба находится в покое в стационарном состоянии. В случае конвейера, возможна полная интеграция лазерной установки с разработкой дополнительных элементов для перемещения трубы и др.



Преимущества автоматизированной лазерной маркировки от Pokkels

  • Отсутствие затрат на расходные материалы — только электроэнергия.
  • Высокая детализация изображения — информацию легко считать как человеку, так и сканеру.
  • Повышенная износостойкость — изображение невозможно удалить механически или химически.
  • Стабильное качество работы — легко повторяемый результат благодаря автоматизации процессов.
  • Индивидуальная разработка с возможностью интеграции в конвейер — устройство разрабатывается исходя из ваших производственных задач.
  • Полностью российское производство — при необходимости дооснащения или сервисных работ в наличии всегда необходимые детали и аксессуары.
